弧網過濾機介紹

一、產品結構 　　

如圖1所示，過濾機由污液箱、過濾紙、濾紙耗盡報警裝置、輸送網帶、驅動裝置、液位監控裝置、密封裝置、電器控制系統等幾部分組成。

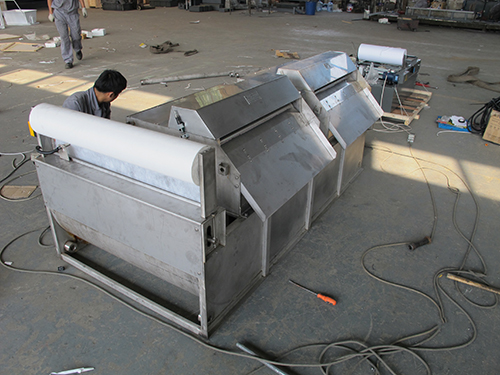

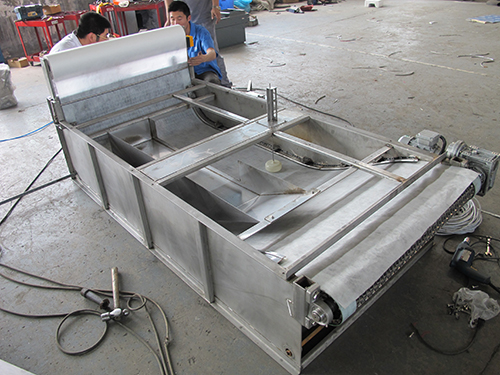

圖1

二、工作原理 　　

過濾紙與輸送網帶組成過濾層，在箱體內呈弧狀布置。工作時污液由污液入口進入過濾機，在過濾機箱體內形成弧狀液池，在重力作用下，切削液經過濾層進入下部凈液箱內，雜質滯留在過濾紙上。隨著過濾的不斷進行，切削液中的雜質由于過濾層的截止在過濾層上表面形成一層濾餅，濾餅自身參與過濾而成為新的致密過濾層，過濾后的凈液由凈液出口自然流出。隨著濾餅的不斷增厚和致密，過濾層被堵塞，致使污液箱內的液位不斷上升，當液位上升到規定高度時，由液位控制系統發令，啟動輸送網帶帶著臟紙走出過濾區，同時走入新紙，形成新的過濾面繼續保持額定的過濾能力。濾紙更新僅在過濾量減小到不能滿足供液要求時進行，這種控制方式可使濾紙消耗降到較低，保證有效利用濾紙。過濾機加長的提升斜坡，可使濾渣在脫離過濾機前進行脫液，提高濾餅含固量，省略后續處理過程，輸送網帶的轉速很低，而且是間歇工作的可以給濾餅脫液留出充足的時間，避免造成切削液的浪費。濾渣隨使用后的臟紙一同落入廢布斗中，進行集中處理。

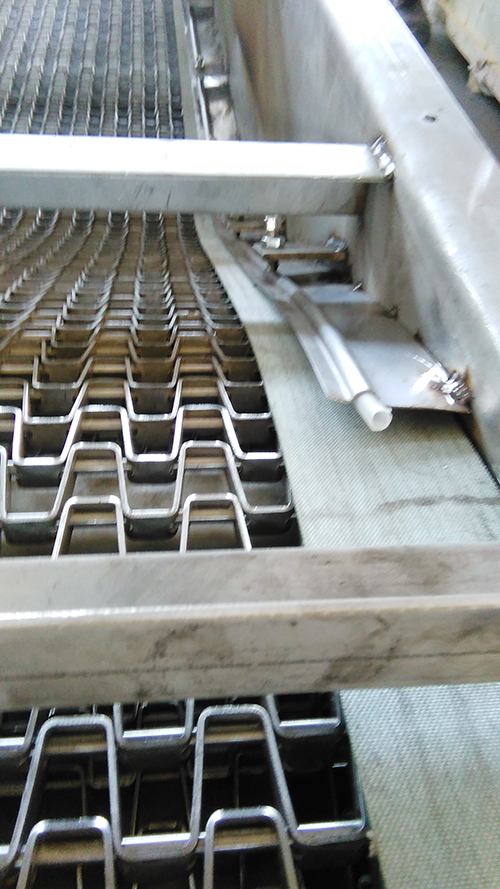

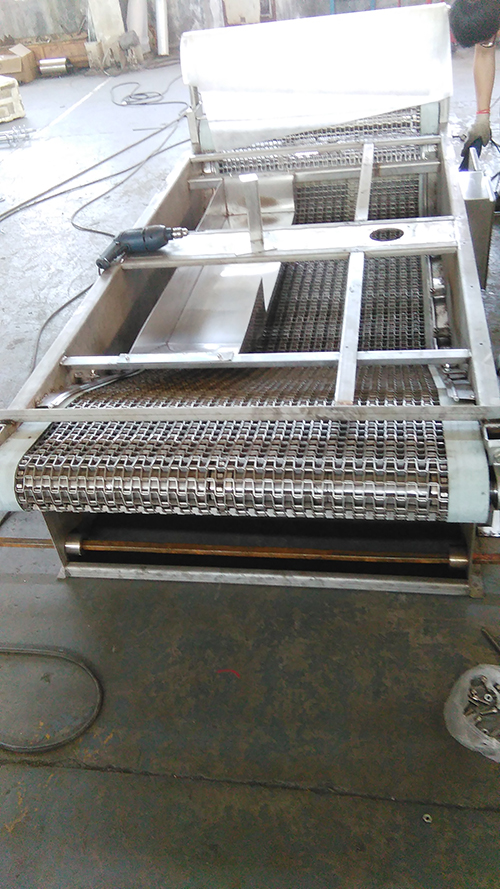

圖2

三、性能特點 　　

如圖2所示，弧網式過濾機和鼓式過濾機相比，可形成更深的液池液位和更大的液池容積。該系列弧網式過濾機在整機長度上采用邊緣迷宮式密封，解決了在鼓式過濾機中普遍存在的濾餅沿密封邊沿的滑動。另外，在大流量鼓式過濾機中，兩側轉鼓直徑龐大，加工及安裝調整困難,濾網張緊及密封條件嚴格等問題都在弧網式過濾機中得到了很好解決。由于在弧網式過濾機中的密封沿整機長度進行，不像鼓式過濾機在濾紙轉過轉鼓半徑后便失去密封效果，因此，弧網式過濾機較鼓式過濾機可行成更深的液面高度和更大容積。液池內的高液位可為濾液穿透過濾層提供很高的壓力，使其穿透能力和速度大大提高，過濾效率明顯提高，濾紙消耗顯著降低。 　　

該系列過濾機流量大，單機流量可達20t/h以上，過濾精度高，根據選擇濾布的不同可達10～20μm，克服了以往紙帶過濾機占地面機大、流量小、過濾精度低等缺點，是冷卻液集中處理的理想機型。

四、與磁性分離器配合使用

當冷卻液中鐵屑含量較大時，在弧網過濾機上安裝磁性分離器作為粗過濾，能除去80%以上的鐵屑及部分非磁性磨料，大大減少了紙帶過濾機的處理負擔，能有效減少濾紙的消耗，減少運行成本，節省能源。

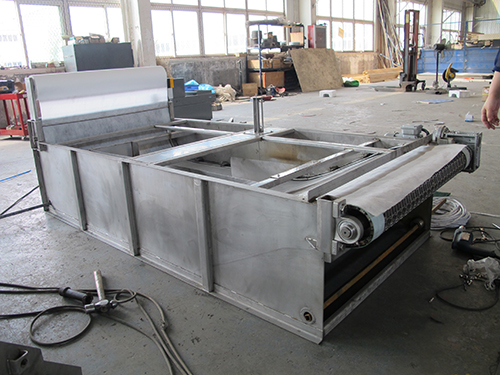

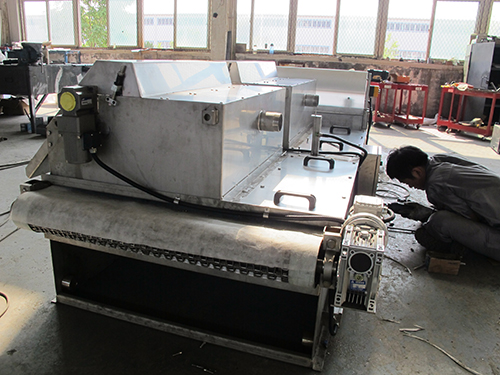

圖3
